Datadimension
Categorie

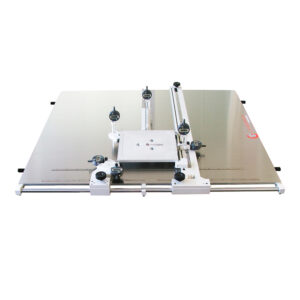

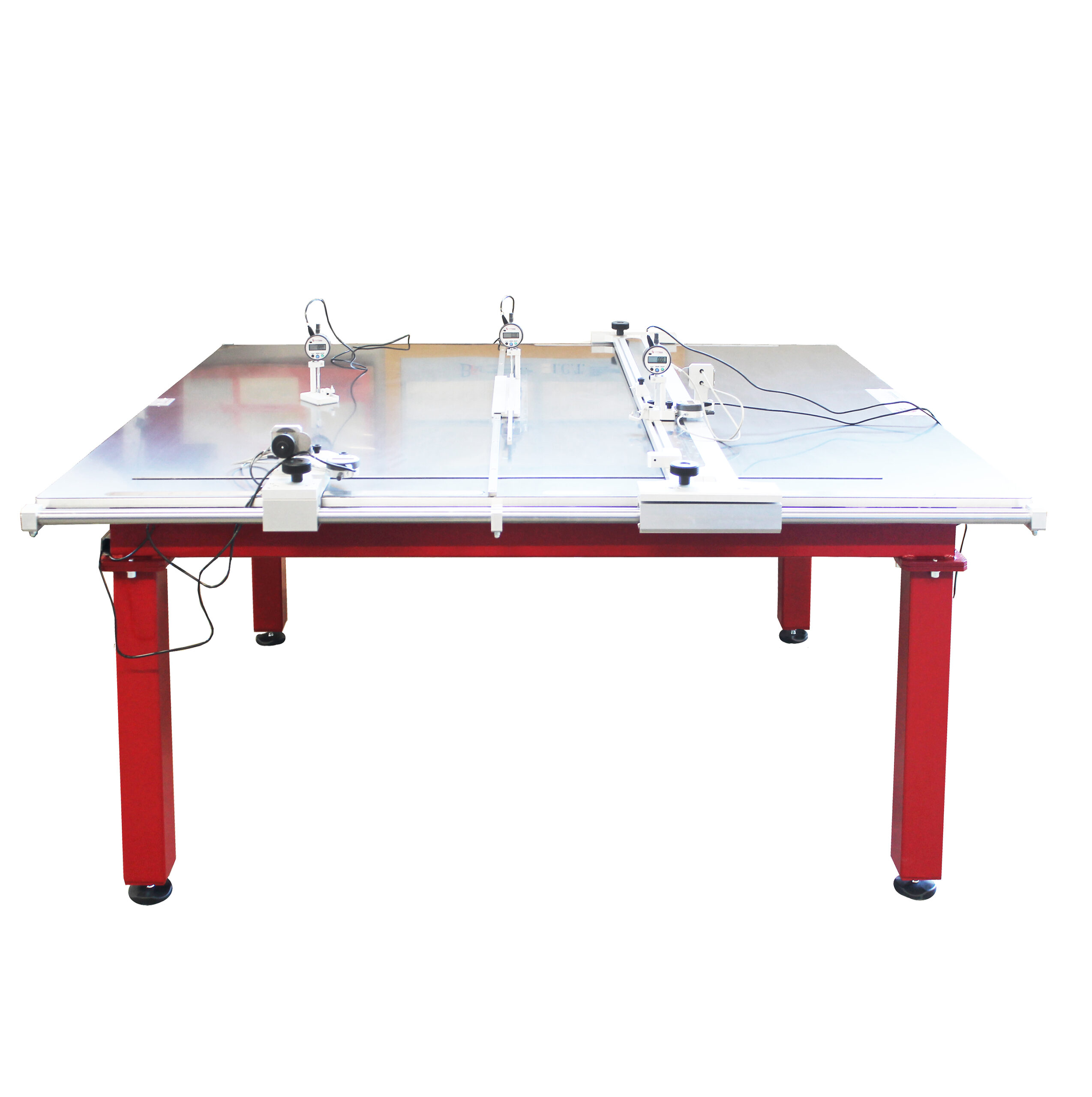

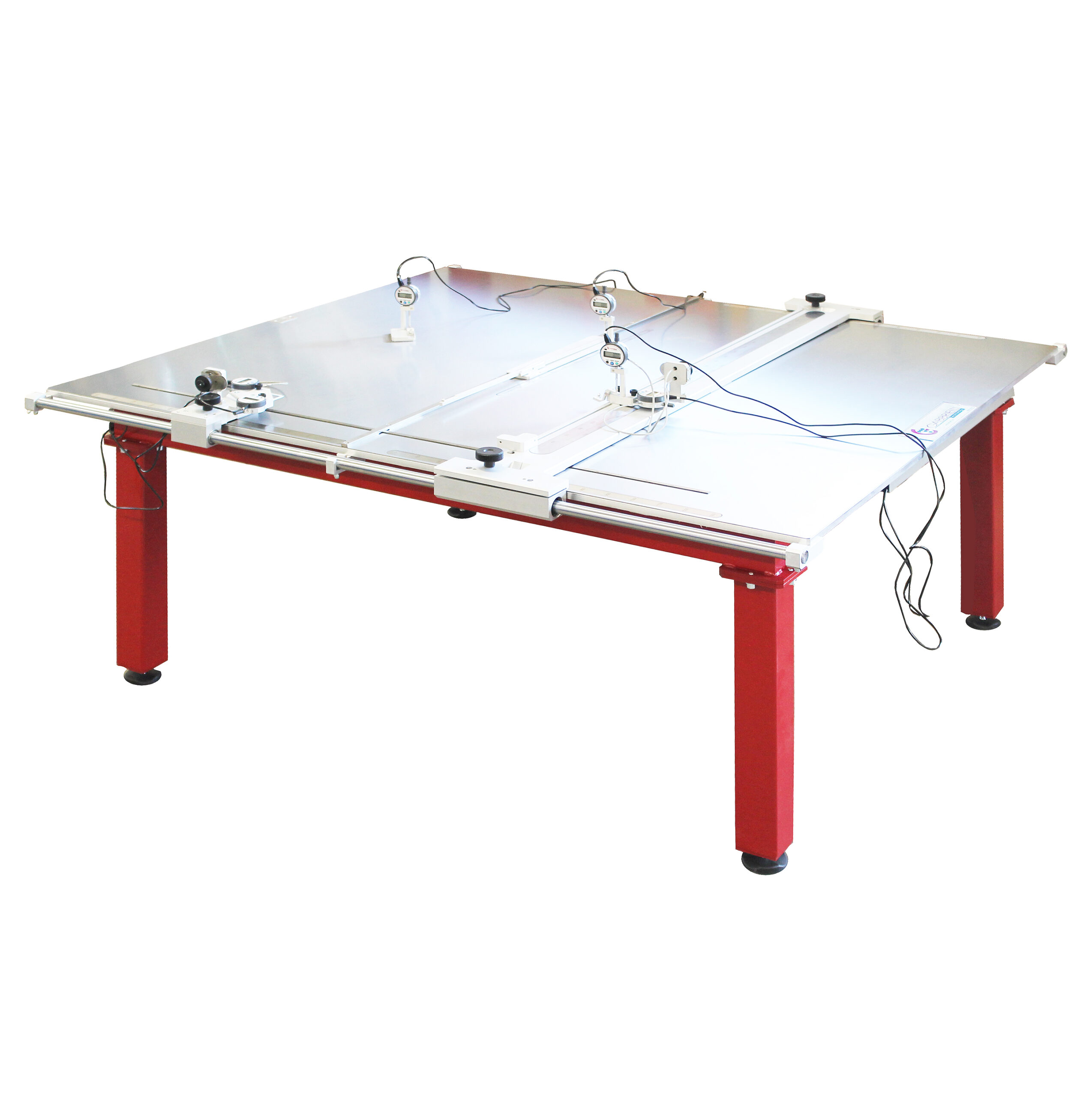

DimensionePlucometro per la misura in orizzontale delle caratteristiche dimensionali sulle piastrelle (lunghezza, ortogonalità, planarità, svirgolamento, rettilinearità degli spigoli, curvatura dei lati). Le misurazioni avvengono per differenza fra la piastra campione di azzeramento fornibile nelle misure richieste dal cliente e le piastrelle ceramiche da misurare. L’acquisizione dei dati avviene in maniera automatica poichè i comparatori digitali sono connessi tramite cavi ad una scheda elettronica collegata ad un normale PC (non compreso nelle dotazione di serie). Viene fornito un CD software sotto Windows 7/10 per la rilevazione dei dati, il calcolo delle dimensioni delle piastrelle e la stampa dei dati come previsto dalla norma ISO 10545-2.
SPECIFICHE TECNICHE
• Comparatori digitali, risoluzione 0,01 mm

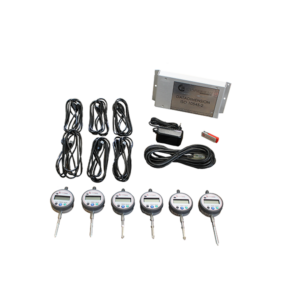

DOTAZIONE
• 6 comparatori digitali, risoluzione 0,01 mm
• 6 cavi collegamento comparatore / scheda elettronica
• Scheda elettronica, CD software ISO 10545-2 x PC Windows 7/10
• Cavo USB RS-232 per collegamento a PC
• Alimentatore 230VAC – 12VDC
• 1 Set di 3 appoggi
| Codice | Modello | Formato piastrelle | Dimensioni esterne | Peso |
|---|---|---|---|---|
| GT1446 | DATADIMENSION-100 | 40x40 ÷100x100 mm | 550x500x250 mm | 60 kg |
| GT0354 | DATADIMENSION-650 | 80x80 ÷ 650 x 650 mm | 1000x900x290 mm | 85 kg |
| GT1439 | DATADIMENSION-950 | 80x80 ÷ 950 x 950 mm | 1360x1170x250 mm | 130 kg |
| GT1099 | DATADIMENSION-1300 | 100x100 ÷1300x1300 mm | 1900x1600x750 mm | 260 kg |
| GT1048 | DATADIMENSION-1600 | 100x100 ÷1600x1600 mm | 1950x1900x750 m | 300 kg |
| Codice | Descrizione | Immagine |
|---|---|---|

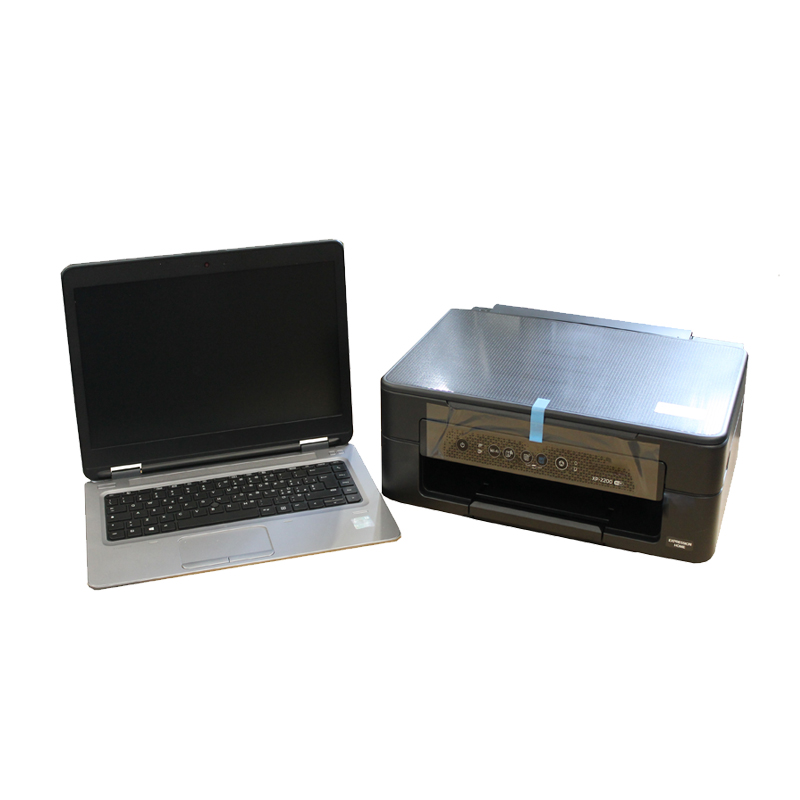

| GT1741 | Notebook completo di S.O. e stampante | Apri immagine |

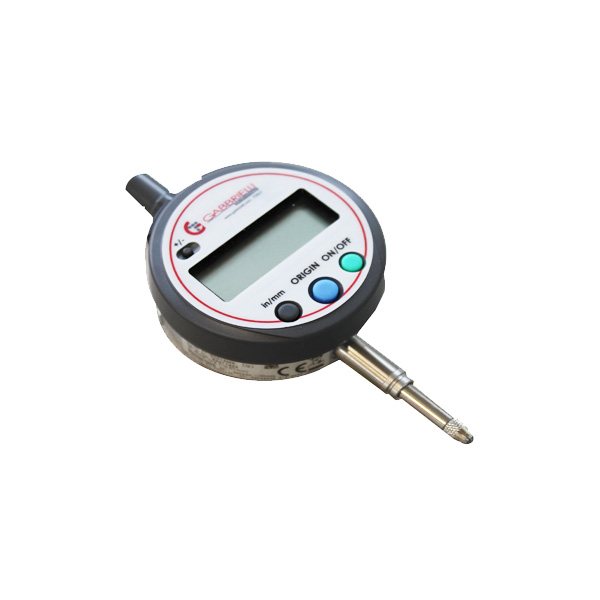

| GT0356 | Comparatore digitale 0,01 mm | Apri immagine |

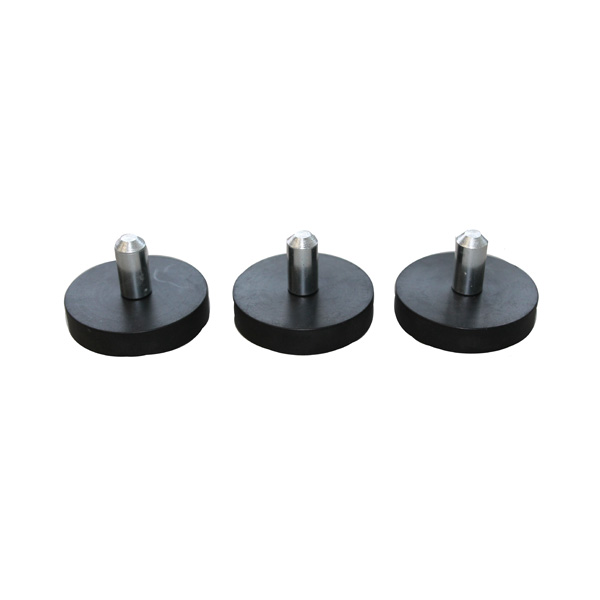

| GT1394 | Set 3 appoggi H = 30 mm | Apri immagine |

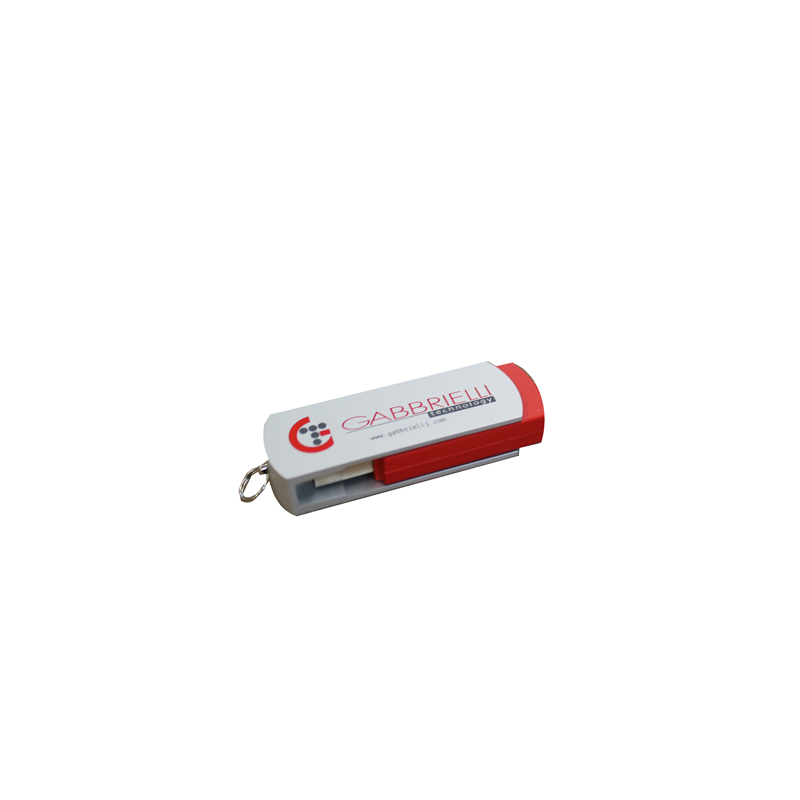

| GT2084 | Software DP1 | Apri immagine |

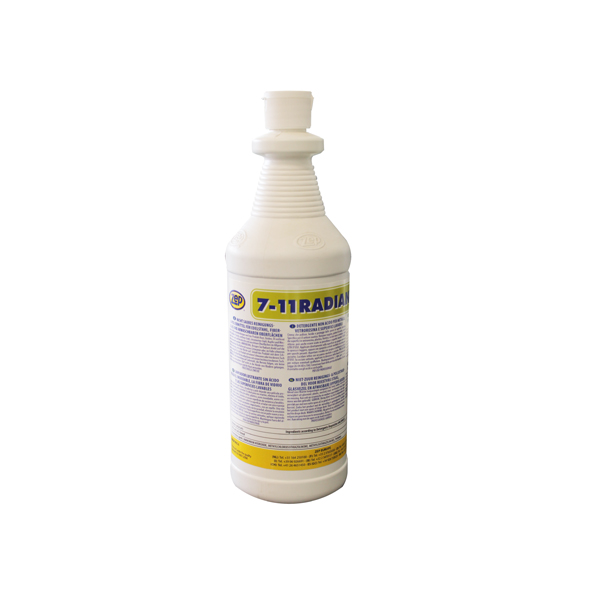

| GT2108 | Detergente per metalli con panno | Apri immagine |

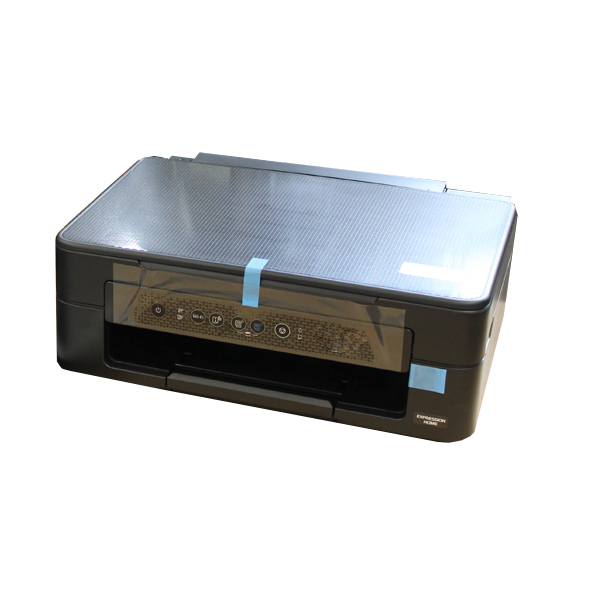

| GT1824 | Printer | Apri immagine |
| GT0357 | 1 Set di 3 supporti per diversi spessori | Apri immagine |
| GT0383 | Isothickness | Apri immagine |

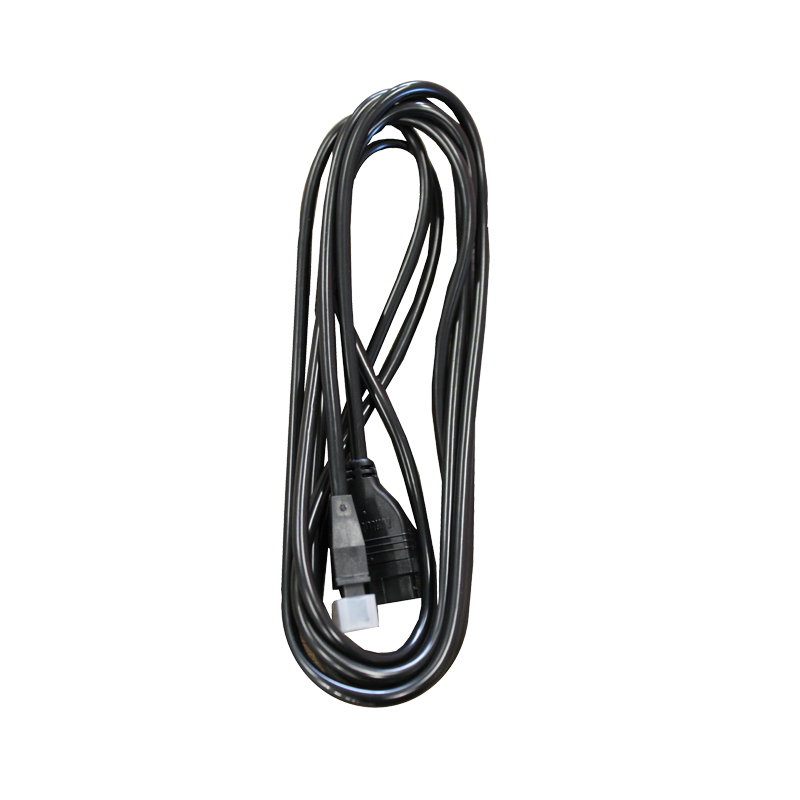

| GT0385 | Cavo seriale per comparatore digitale | Apri immagine |
Prodotti correlati
Dimension Analogico
Descrizione:
Strumento da laboratorio per la determinazione delle caratteristiche dimensionali nelle piastrelle (lunghezza, ortogonalità, planarità, svirgolamento, rettilinearità degli spigoli, curvatura dei lati).
Categoria:
DimensioneStrumento da laboratorio per la determinazione delle caratteristiche dimensionali nelle piastrelle (lunghezza, ortogonalità, planarità, svirgolamento, rettilinearità degli spigoli, curvatura dei lati).
Dimension Digitale
Descrizione:
Plucometro per la misura in orizzontale delle caratteristiche dimensionali sulle piastrelle secondo ISO 10545-2. Rilevazione dati tramite Comparatori digitali.
Categoria:
DimensionePlucometro per la misura in orizzontale delle caratteristiche dimensionali sulle piastrelle secondo ISO 10545-2. Rilevazione dati tramite Comparatori digitali.
Datadimension Wireless
Descrizione:
Plucometro per la misura in orizzontale delle caratteristiche dimensionali sulle piastrelle secondo ISO 10545-2. Rilevazione dati tramite comparatori digitali connessi via wireless ad un pc/notebook…
Categoria:
DimensionePlucometro per la misura in orizzontale delle caratteristiche dimensionali sulle piastrelle secondo ISO 10545-2. Rilevazione dati tramite comparatori digitali connessi via wireless ad un pc/notebook (personal computer incluso).

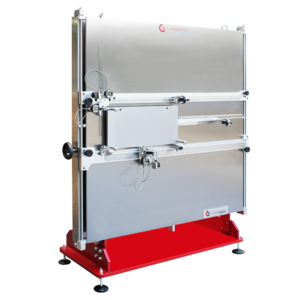

Datadimension-V
