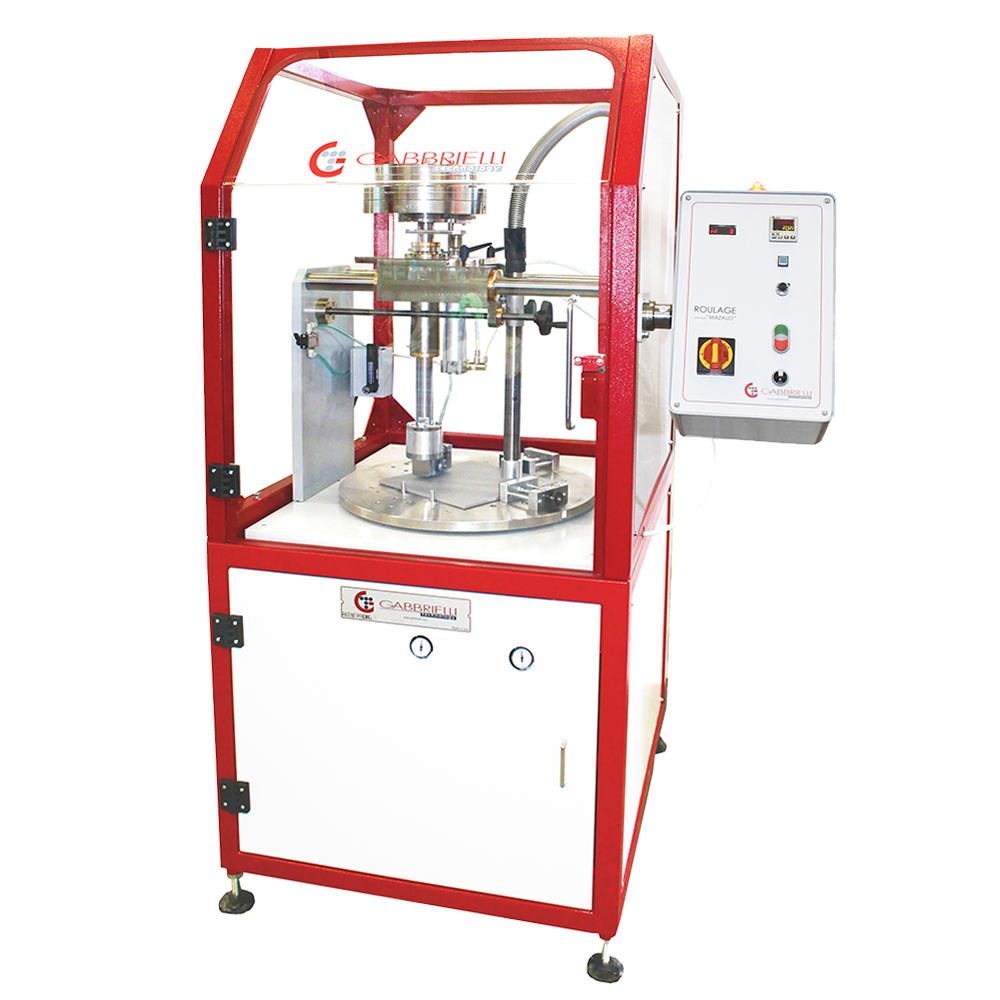

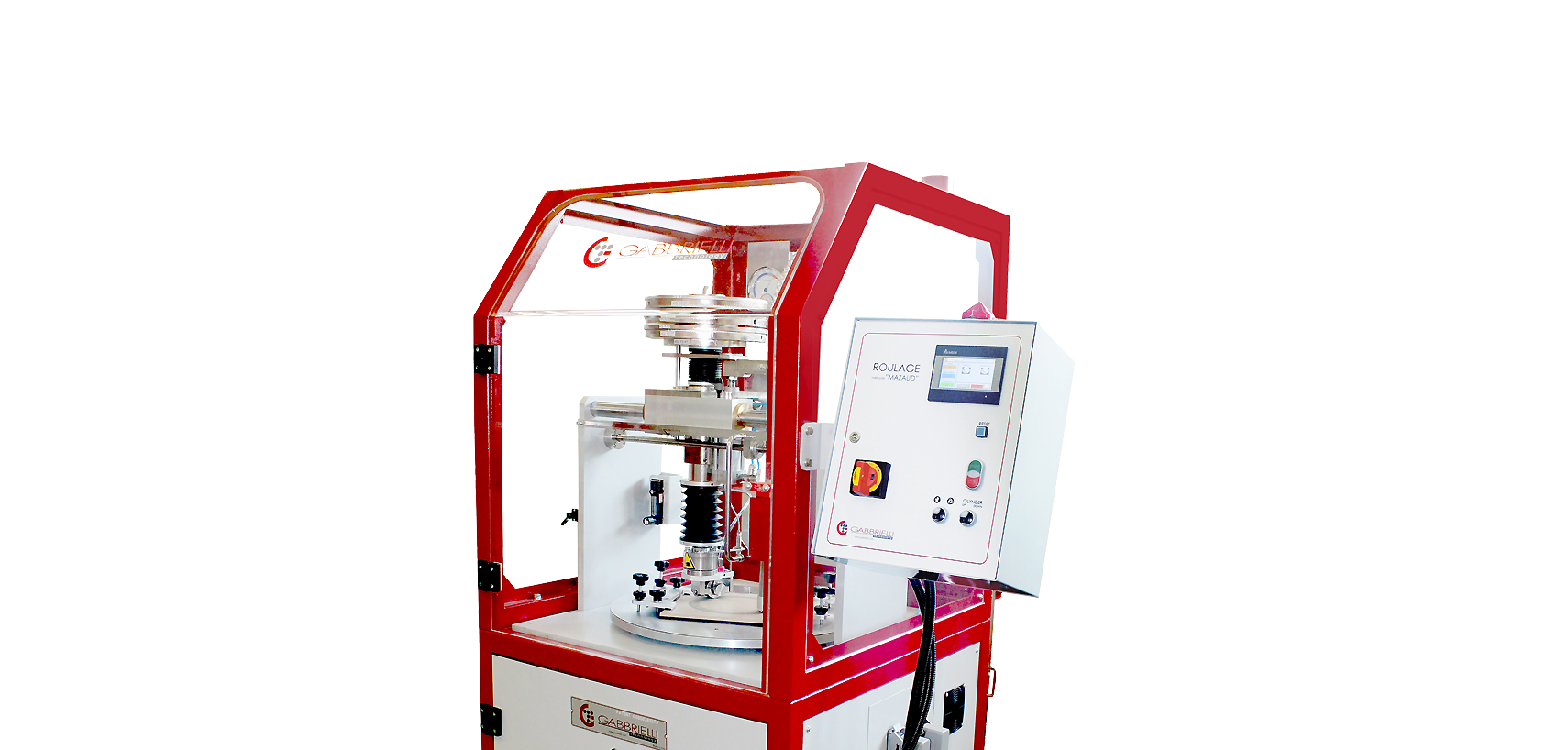

Roulage Mazaud

L’apparecchiatura di prova consiste essenzialmente di:
– Un disco porta piastrella che ruota su un piano orizzontale ad una velocità costante di 93 ± 2 giri/min controllato da un inverter
– Un Asse perpendicolare al disco ruotante libero di traslare verticalmente su cui è applicato un carico tale che la forza applicata dal gruppo (ruota+albero+carico) è in accordo alla normativa domanda brevetto N°202018000004419
– Un gruppo porta ruota che permette alla ruota di ruotare e oscillare liberamente brevetto N°0000283275, con integrato il sistema di raffreddamento ad aria compressa
– Sistema di sollevamento pneumatico in modo da eseguire con rapidità il cambio del provino
– Aspiratore con regolazione manuale del flusso di aspirazione con sistema completo per la misura della velocità dell’aria realizzato con tubo di Pitot e micromanometro.
– Circuito di aspirazione con filtro assoluto
– Circuito ad aria compressa per il raffreddamento della ruota di abrasione regolabile in pressione e portata
– Sensore sicurezza ruota
– Un contagiri programmabile per fermare il test automaticamente dopo 22.320 giri corrispondenti a un periodo di 4 ore o a un percorso di 14.000 mt
– Il controllo della macchina avviene mediante Touch-Screen
– Una ruota in acciao austenitico Tipo 18-10 o Tipo X 5 CrNi 18-10 o tipo AISI 304 con le seguenti dimensioni:
– Diametro: 50 mm (0 ; ÷ 1 mm)
– Larghezza: 25 mm (0 ; ÷ 1 mm)
– Rugosità : 0,4 ± Ra ± 0,8
– Planarità: N ± 50 micron

DOTAZIONI
• Sistema di aspirazione
• Mini pirometro ottico per il controllo della temperatura della ruota
• Anemometro a filo caldo
• Sistema di raffreddamento ruota
• 5 ruote con 2 cuscinetti e 1 distanziale

Codice Modello Aria compressa Dimensioni esterne Potenza Tensione Peso
GT2085 ROULAZE MAZAUD 7 Bar 1200x970x1900 mm 1,5 kW 400 V-50 Hz Trifase 650 Kg
Codice Descrizione Immagine

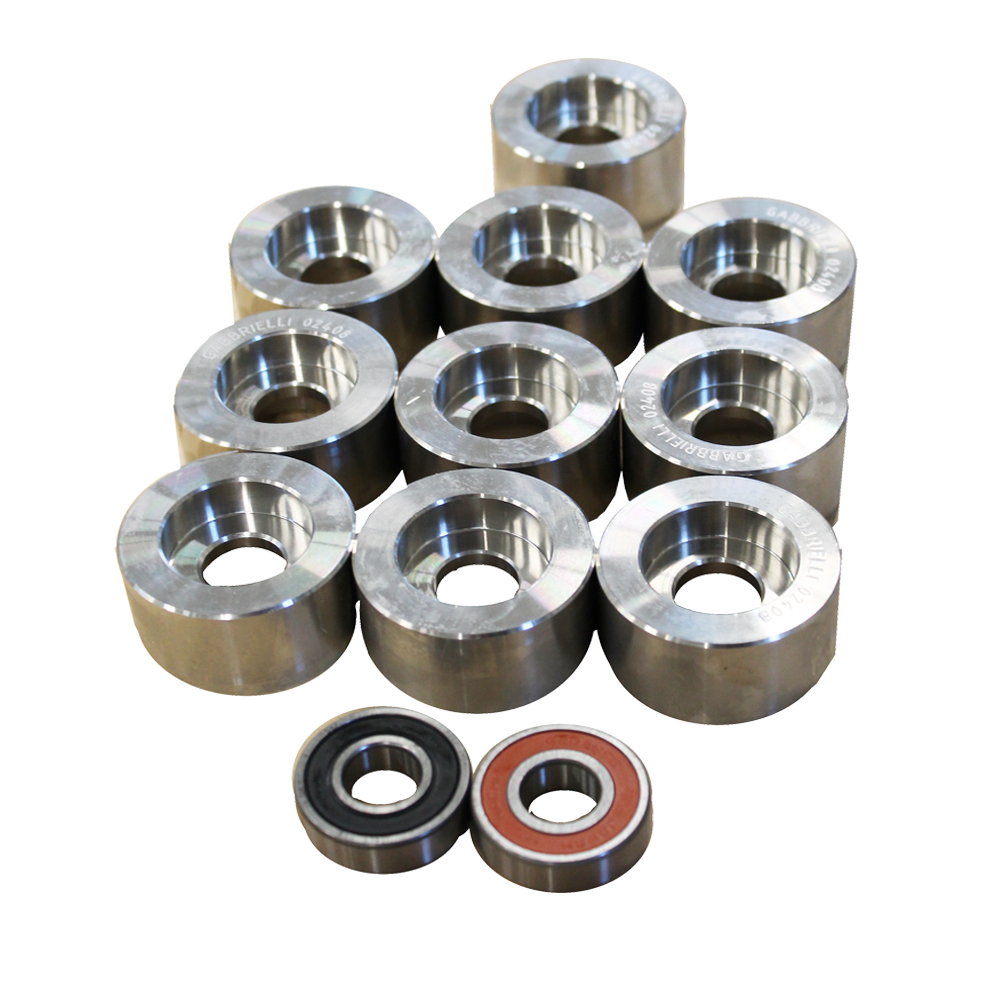

GT2106 Kit di 10 ruote con 2 cuscinetti

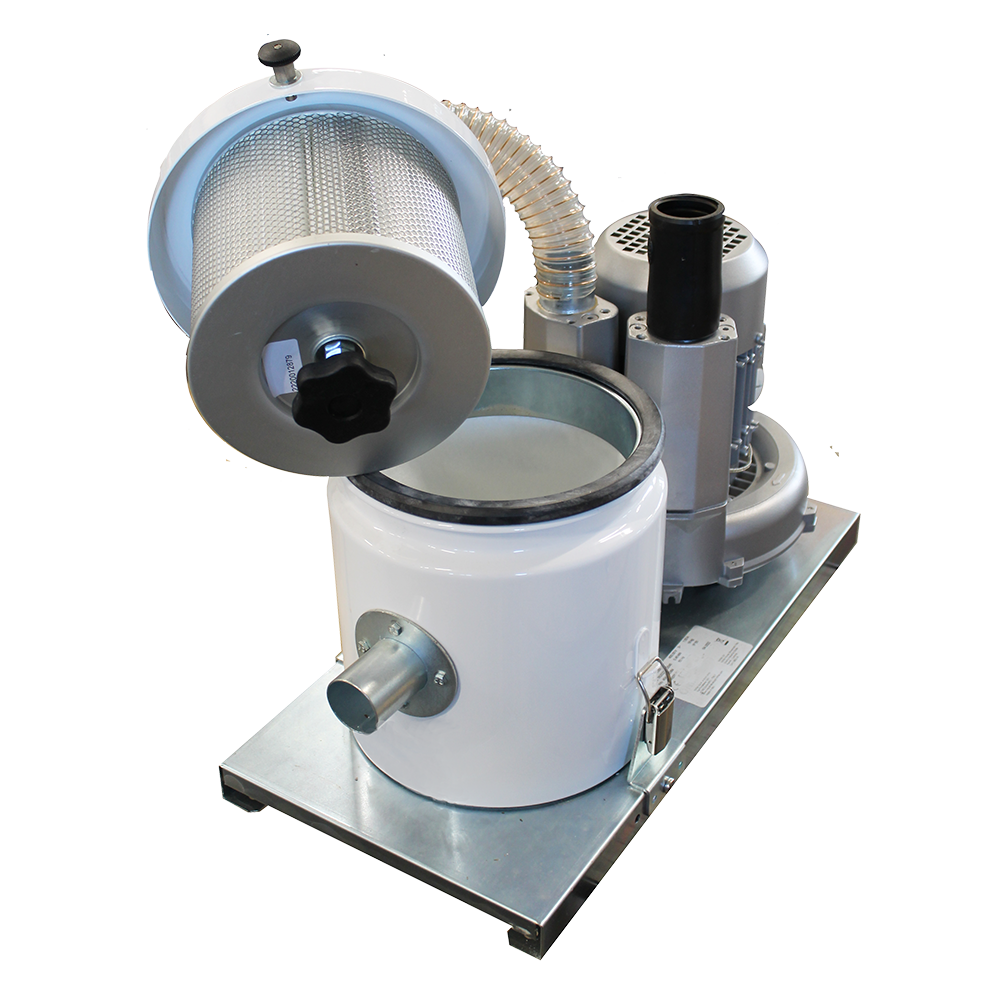

GT1723 Aspirapolvere completo di filtri

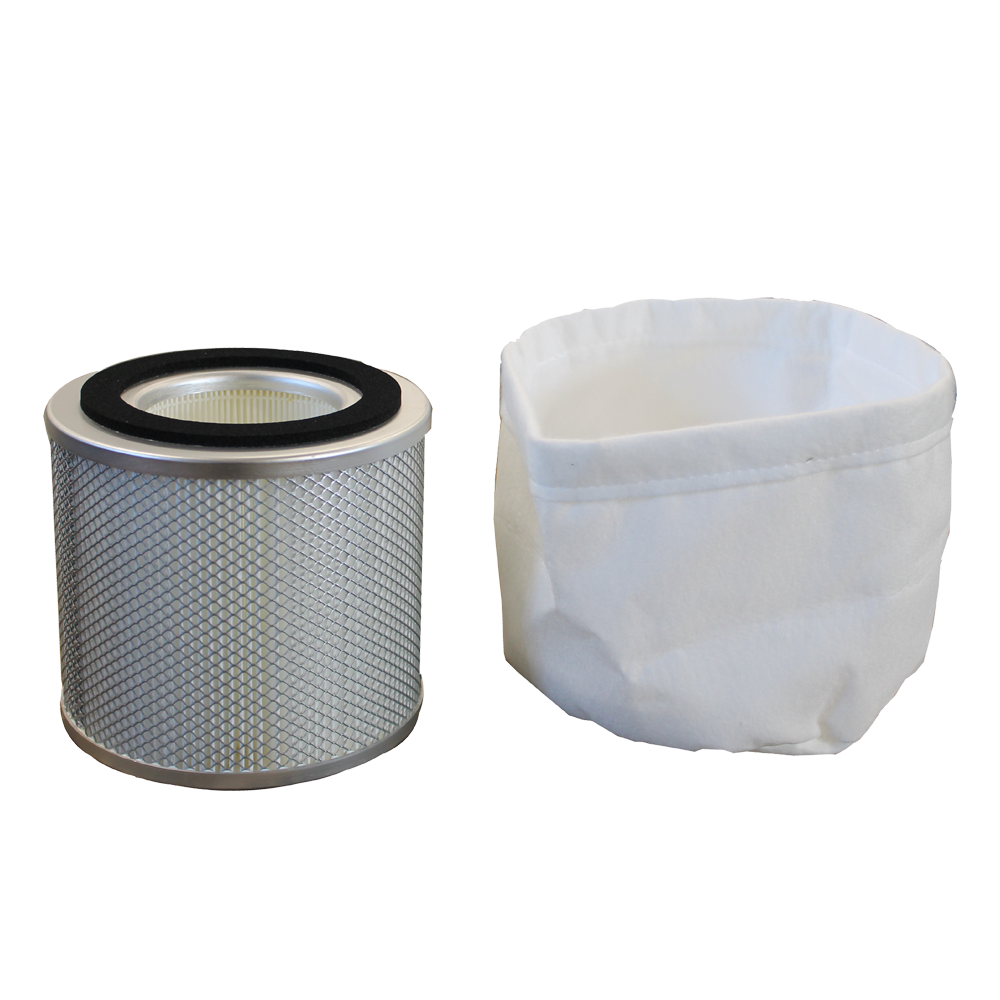

GT2069 Kit filtri aspirapolvere

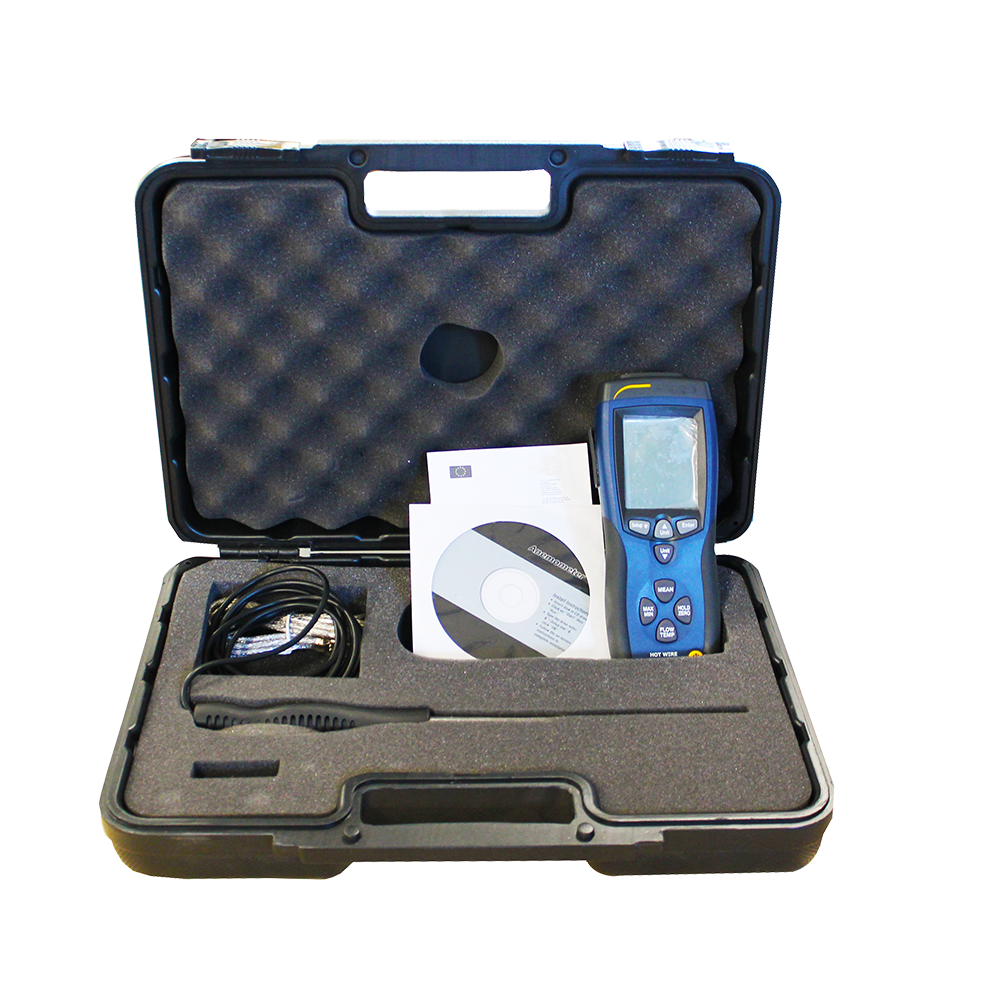

GT2102 Anemometro a filo caldo
